变电站电力监控系统一、产品概述 TLBZ-1000 型变配电站综合监控系统以计算机、通讯设备、测控单元和多功能电力仪表为基本工具,为供配电系统的实时数据采集、开关状态检测及远程控制提供了基础平台,它可以和检测、控制设备构成任意复杂的监控系统,在变配电监控中发挥了核心作用,可以帮助企业消除孤岛、降低运作成本。提高生产效率,加快变配电过程中异常的反应速度。

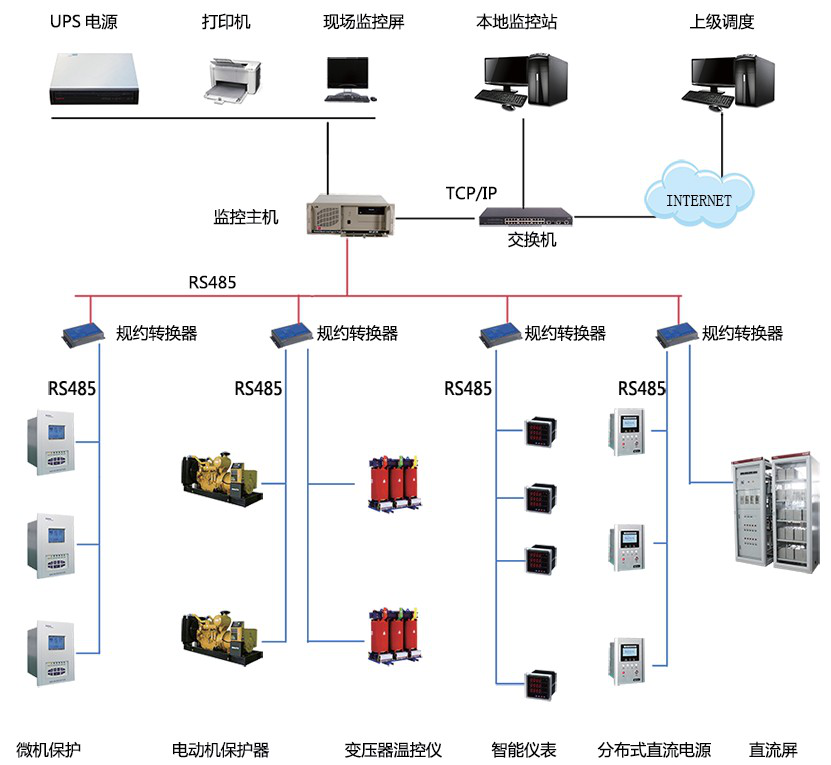

二、系统结构 系统采用多层级的分布式结构,现场智能设备(微机保护、智能仪表、智能直流电源等)通过多功能的规约转换器,与集成多串口通信功能的监控主机进行信息交互,实现实时数据和状态量的采集。监控主机带有显示器和配套的打印机、UPS等设备,构成了一个完整的值班 室监控系统。监控主机对外通过交换机与本地监控站进行信息交互,或者经过以太网直接与上级调度中心交互。 三、系统功能 1、中文人机界面(实时显示配电系统接线图,动态显示测量参数) 2、数据采集(各设备模拟量和开关状态量) 3、事故告警功能(推屏及声音告警) 4、数据曲线及分析 5、历史数据保存(数据不间断保存,每分钟保存一组数据,总周期3年以上) 6、事件记录和操作记录 7、报表打印 |
