TLDF1电力电缆分接箱

■概述

在电力系统10kV配网电缆化工程中,如何以一种经济、可靠、维护方便的接线方式替代原配网架空线中大量的分支成为一大难题,而电缆分支箱的出现彻底解决了这个问题,并且以它全绝缘、全密封的特性而使线路故障率大为降低,成为配网电缆化工程的首选设备。其简单、方便、灵活的联接组合方式,使它在某些场合下,可代替环网柜;必要场合下,可埋在地下或浸于水中。



■订货代号说明

方案代号

K为带开关

支路电流等级

主回路电流等级

支路数

主回路数

电缆分接箱



■功能和特点

·全绝缘、全密封结构,无需绝缘距离,可靠保证人身安全。

·防尘、抗洪水、耐腐蚀、免维护,即可用于户外,也可浸在水中,适合任何恶劣环境。

·组合极为灵活,进出线分支可达八路,满足多种接线要求。

·体积小、结构紧凑、安装简单、操作方便。

·200A分支电缆接头可作为负荷开关,带负荷拔插,并具有隔离开关的特点。

·可接短路故障指示器,便于迅速查找电缆故障。



■技术参数

说明

200A回路参数

600A回路参数

额定电压

15kV

15kV

最大相间电压

14.4 kV

14.4 kV

最大相对地电压

8.3 kV

8.3 kV

1分钟工频耐压

42 kV

42 kV

15分钟直流耐压

53 kV

53 kV

雷电冲击耐压

105 kV

105 kV

最小电晕起始电压

11 kV

11 kV

额定电流

200A

600A

额定短时耐受电流

16kA1S/3.5kA3S

50kA0.3S/27kA4S

局部放电

10PC13kV

10PC13kV

回路电阻

40μΩ

40μΩ

防护等级

IP33



■肘型电缆接头

肘型电缆接头额定电流200A,连接电缆规格35-300mm2,其导电杆连接头具有灭弧功能,可作为负荷开关操作200A电流,操作极为方便。肘型电缆接头可以接在200A母排和T-Ⅱ型电缆接头200A出线侧,广泛用于箱式变、环网柜、分接箱及其它设备的连接。另外,其测试点可以安装带电指示器。



■带电指示器

安装于电缆接头的测试点上,利用带电指示器可判断电缆是否带电。线路带电时,带电指示器的显示灯连续闪烁以提醒巡线人员线路带电。



600200A转换头

600200A转换头可用于600A母线排上,用来接入200A肘型电缆接头。600200A转换头也可不带延长管,与T型电缆接头连接组成T-Ⅱ型电缆接头。



■故障指示器

可以直接夹装在进出线电缆上,借助故障指示器可迅速判断故障线路的区段,缩短查找故障时间。动作之后能按用户设定的时间复位。当线路重新送电,且相对地电压达到5kV以上时,能够自动复位。

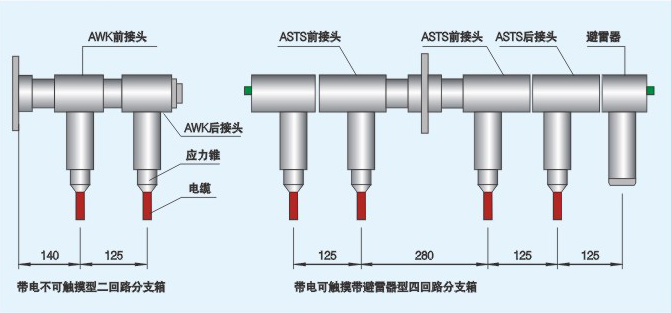

■尺寸参考

型号

A(mm)

B(mm)

H(mm)

重量

(kg)

DFX3-200 (采用200A三通母排)

1219

381

762

75

DFX4-200 (采用200A四通母排)

1524

381

762

89

DFX2-600 (采用600A二通母排)

1219

559

762

90

DFX3-600 (采用600A三通母排)

1219

559

762

94

DFX4-600 (采用600A四通母排)

1676

559

762

116



■订货须知

1、电缆分接箱类型、规格、型号、颜色;

2、附件及备品备件;

3、用户其他特殊要求。
