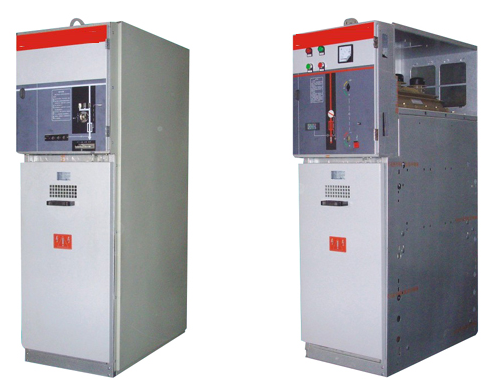

XGN15-2系列单元式金属封闭环网开关设备


概述

    XGN15-12系列单元式金属封闭环网开关设备是以FLNC]-12SF6负荷开关作为主开关 而埶柜采用空气绝缘的、适用于配电自动化的、紧凑型可扩展的金属封闭环网开关设备。具 有结构简单、操作灵活、连锁可靠、安装方便等特点。对各种不同的应用场合、不同的用户 要求均能提供令人满意的技术方案。

XGN15-12系列单元式金属封闭环网开关设备的主开关选用本公司生产的FLN36-12型、 FLN48-12SF6负荷开关,或ABB公司生产的SFGSF6负荷开关,也可根据用户的需要配 VS1型、VD4/S型、ISM型真空断路器或HD4/S5SF6断路器。负荷开关和断路器可手动或 电动操作,选配电动操作机构、PTCTFTU和通信装置后可实现配电自动化功能。

 XGN1512系列单元式金属封闭环网开关设备适用于额定电压12kV,額定频率50Hz 电力系统,广泛应用于工业及民用电缆环网及供电末端。XGN1512系列单元式金属封闭环网开关设备特别适用于以下场所:城市居民区及工 矿企业配电、小型二次变电站、开闭所、箱式变电站、商场、机场、地铁、风力发电、 医院、体育场馆、铁路、桥梁、隧道等。





适用工作条件

▲海拔高度:不高于1000m

▲周围空气温度不高于+40℃,最低气温不低于-5℃,日温差为15℃;

▲相对湿度不大于90%(+25℃时);

▲没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动和垂直斜度▲不超过5度的场所。(使用环境条件与上述不同者,由用户与制造厂协商)。



主要技术参数

项目

单位

负荷开关柜

组合电器柜

断路器柜

额定电压

KV

12

12

12

额定频率

Hz

50/60

50/60

5(¥60

额定电流

A




主母线

A

630

630

630

分支母线

A

630

125(视熔断器的额定电流而定)

630

额定绝缘水平

KV




工频耐压(相间及相对地)

KV

42

42

42

工频耐压(断口间)

KV

48

48

48

工频耐压(控制和辅助回路)

KV

2

2

2

雷电冲击耐压(相间及相对地) KV 75 75 75

雷电冲击耐压(断口间)

KV

85

85

85

额定短时耐受电流r.m.s

KA




主回路

KA

20/3S


25/2S

接地回路

KA

20/2S

25/2S

额定峰值耐受电流peak

KA

50

63

额定短路关合电流(peak

KA

50

80

63

额定短路开断电流

KA

31.5

25

额定转移电流

A

1700

额定有功负载开断电流

A

630

额定闭环开断电流

A

630

630

额定电缆充电开断电流

A

10

15

防护等级


IP3X

IP3X

IP3X

机械寿命




负荷开关


5000

5000

10000

接地开关


2000

2000

2000







订货须知

▲一次线路方案编号或一次系统图;

二次线路原理图和端子排列图,如套用XGN15-12型高压柜的准方案时应注明方案号及控制回路电压值;

▲如需选用非标准一次线路方案或另订备用,应在订货时提出,协商处理;

▲当采用电缆进出线时,其允许长期工作电流及热稳定电流受电缆截面限制。
